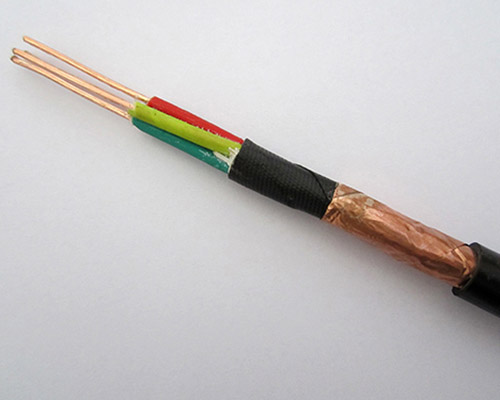

控制電纜
一：產品特點及用途
適用于交流額定電壓450/750及以下儀表用控制電纜產品，巡回檢測裝置屏蔽電纜采用對絞鋁塑復合膜屏蔽和銅絲編織屏蔽，抗干擾性能良好，廣泛用于計算機測控裝置。
二：產品執行標準
Q/HHTZH008
阻燃特性試驗執行GB12666.5-90標準
三：使用特性
1. 交流額定電壓：U0/U 450/750KV
2. 最高工作溫度不超過70℃。
3. 電纜安裝敷設溫度應不低于0℃。
4. 電纜允許彎曲半徑：非鎧裝電纜最小為電纜外徑的10倍
銅帶屏蔽或鋼帶鎧裝電纜最小為電纜外徑的12倍
四：基本型號及名稱
1.儀表用控制電纜
|
KJYVP |
聚乙烯絕緣聚氯乙烯護套編織屏蔽儀表用控制電纜 |
|
KJYVPR |
聚乙烯絕緣聚氯乙烯護套編織屏蔽儀表用控制軟電纜 |
|
KJYVP2 |
聚乙烯絕緣聚氯乙烯護套銅帶屏蔽儀表用控制電纜 |
|
KJYVP2R |
聚乙烯絕緣聚氯乙烯護套銅帶屏蔽儀表用控制軟電纜 |
|
KJYVP3 |
聚乙烯絕緣聚氯乙烯護套鋁塑復合膜屏蔽儀表用控制電纜 |
|
KJYVPR |
聚乙烯絕緣聚氯乙烯護套鋁塑復合膜屏蔽儀表用控制軟電纜 |
|
KJYVP |
聚氯乙烯絕緣聚氯乙烯護套編織屏蔽儀表用控制電纜 |
|
KJYVPR |
聚氯乙烯絕緣聚氯乙烯護套編織屏蔽儀表用控制軟電纜 |
|
KJYVP2 |
聚氯乙烯絕緣聚氯乙烯護套銅帶屏蔽儀表用控制電纜 |
|
KJYVP2R |
聚氯乙烯絕緣聚氯乙烯護套銅帶屏蔽儀表用控制軟電纜 |
|
KJYVP3 |
聚氯乙烯絕緣聚氯乙烯護套鋁塑復合膜屏蔽儀表用控制電纜 |
|
KJYVPR |
聚氯乙烯絕緣聚氯乙烯護套鋁塑復合膜屏蔽儀表用控制軟電纜 |
|
阻燃型電纜在型號前加ZR。 |
|
2 數字巡回檢測裝置用屏蔽電纜
|
KJCP |
|
|
KJCPR |
五：代號名稱和含義
表2
|
項目 |
代號 |
說明 |
|
阻燃特性 |
ZR |
分A、B、C級阻燃 |
|
系列代號 |
KJ |
儀表用控制電纜(數字巡回控制電纜) |
|
絕緣材料 |
V |
聚氯乙烯、阻燃聚氯乙烯 |
|
Y |
聚乙烯 |
|
|
護套材料 |
V |
聚氯乙烯、阻燃聚氯乙烯 |
|
屏蔽材料 |
P |
銅絲編織屏蔽 |
|
P1 |
鍍錫銅絲屏蔽 |
|
|
P2 |
銅帶繞包屏蔽 |
|
|
P3 |
鋁塑繞包屏蔽 |
|
|
鎧裝材料 |
22 |
鋼帶鎧裝聚氯乙烯護套 |
|
23 |
鋼帶鎧裝聚乙烯護套 |
|
|
32 |
鋼絲鎧裝聚氯乙烯護套 |
|
|
33 |
鋼絲鎧裝聚乙烯護套 |
|
|
導體結構 |
A |
單股導體 |
|
B |
7股絞合導體 |
|
|
R |
多股絞合導體 |
六：主要技術指標
1. 成品電纜導體直流電阻(Ω/km.20℃)參照附錄表3。
2.20℃時絕緣電阻不小于5000MΩ/KM，成品電纜經受交流50HZ2.0KV/5min電壓試驗不擊穿。
七：基本電纜規格及結構參數
參照塑料絕緣屏蔽控制電纜及相同結構計算機控制電纜。
